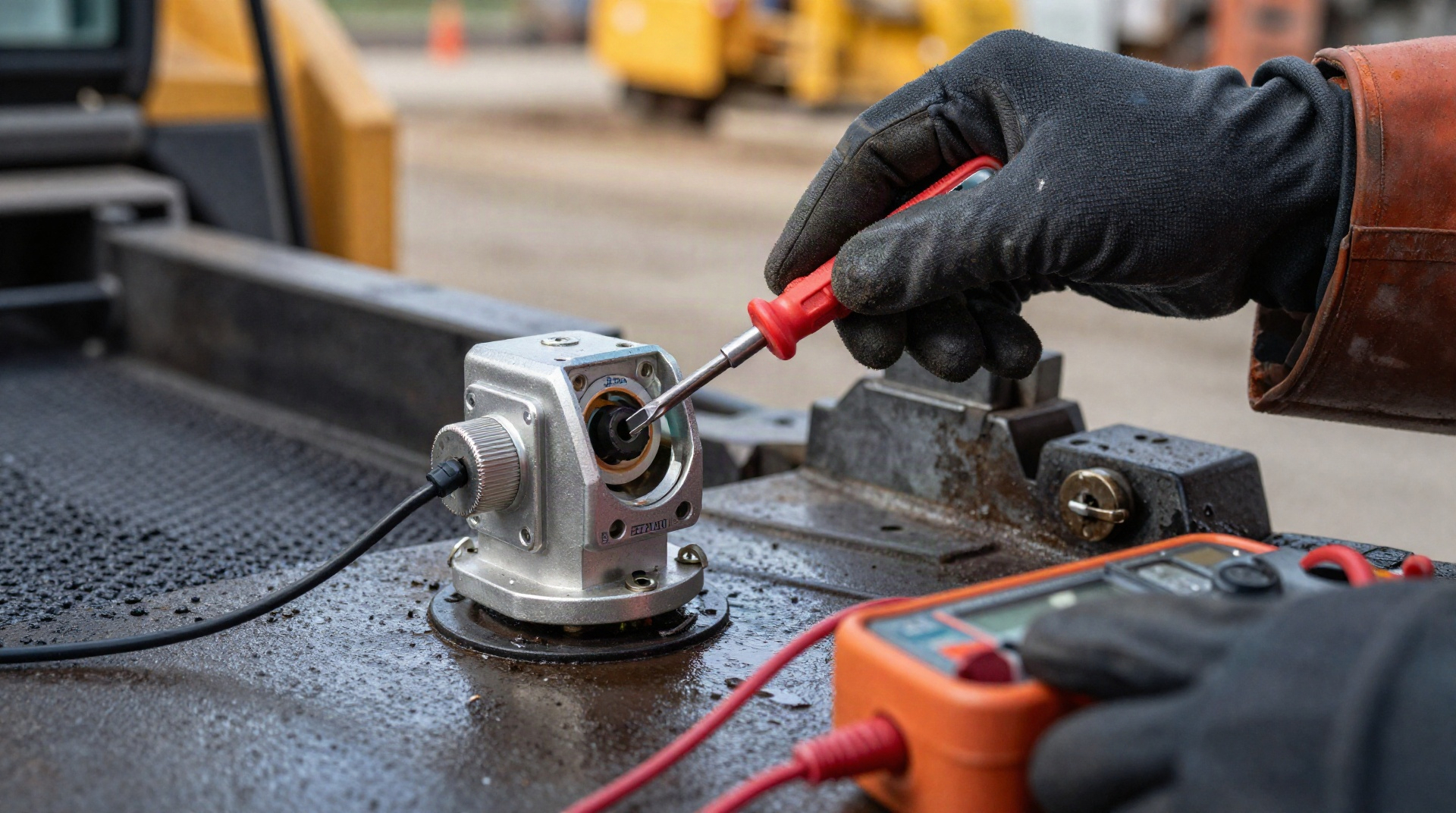

Настройка датчика уклона MOBA 04-21-21010

Опубликовано: 13.08.2026

После замены датчика уклона или ремонта его крепления недостаточно просто подключить разъём и начать работу. Система должна правильно понимать ориентацию сенсора и исходную точку. Ошибка в механической установке способна выглядеть как неисправность электроники, а неверная калибровка — как проблема гидравлики рабочего органа.

Перед настройкой полезно сверить маркировку и исполнение в карточке датчика 04-21-21010, а затем выполнять процедуру для установленной версии системы управления.

Сначала проверьте механическую базу

Кронштейн должен быть целым и жёстко связан с той частью машины, уклон которой требуется измерять. Деформированный крепёж, грязь под опорной поверхностью или люфт создают постоянную погрешность. Если датчик установлен на элементе, который сам вибрирует или прогибается относительно нужной базы, программная корректировка не устранит механическую причину.

Ориентация датчика

Направление измерительных осей и положение корпуса определяют по маркировке и документации конкретного сенсора. Не стоит угадывать ориентацию по форме корпуса. Если датчик повернуть относительно требуемого положения, система может интерпретировать движение не по той оси.

Перед окончательной затяжкой полезно сфотографировать установку и положение разъёма. Это поможет сравнить её с предыдущей конфигурацией и упростит последующее обслуживание.

Электрическая проверка

Осмотрите разъём, фиксацию контактов и кабель до контроллера. Проверять напряжение или форму сигнала нужно только по электрической схеме и спецификации установленной системы. Нельзя считать, что любой датчик с похожим разъёмом использует одинаковый сигнал или распиновку.

Нулевая точка

Исходное положение задают по процедуре системы управления. Для этого машина должна находиться в условиях, которые требуются руководством: важна не идея «идеально горизонтального пола», а воспроизводимая эталонная геометрия, относительно которой система должна работать.

Если используется внешний измерительный инструмент, его точность должна быть достаточной для конкретной задачи, а сам инструмент — исправным и корректно установленным. Переносить универсальный допустимый угол из другой системы нельзя.

Как проверить реакцию после калибровки

После сохранения исходной точки выполняют предусмотренную функциональную проверку: контролируемо меняют положение или эталон и смотрят, меняется ли показание в ожидаемую сторону. Затем проверяют обратное движение. Цель — убедиться в правильном знаке, стабильности и логике реакции, а не добиться случайной цифры.

Если показание реагирует неправильно, сначала возвращаются к ориентации и цепи датчика. Если датчик показывает логично, но исполнительный механизм не реагирует, диагностику продолжают дальше по цепочке управления.

Температура и вибрация

Любой измерительный компонент имеет рабочие условия, заданные производителем. Если ошибка появляется только после прогрева или при определённом режиме вибрации, этот факт нужно записать и сопоставить с документацией. Не стоит придумывать универсальную поправку в градусах или обязательную повторную калибровку через фиксированное время без указания производителя.

После замены кабеля

Новый кабель должен быть совместим по разъёмам и электрическим характеристикам, правильно уложен и защищён от натяжения. До калибровки проверяют целостность соединения. Если ошибка появилась после ремонта кабеля, полезно сначала подтвердить правильность цепи, а не менять датчик.

Что записать в журнал обслуживания

• маркировку установленного датчика;
• причину вмешательства;
• положение и состояние крепления;
• версию или тип системы управления, если это доступно;
• результат функциональной проверки;
• диагностические сообщения до и после работы.

Крепёж кабеля — часть измерительной системы

Свободно висящий жгут передаёт разъёму вибрацию и может со временем повредить провод рядом с вводом. После ремонта кабель укладывают по штатной трассе, оставляя предусмотренный запас на движение, но не позволяя ему тереться о острые кромки и горячие элементы.

Как отличить ошибку датчика от ошибки механизма

Если цифровое показание меняется логично, но рабочий орган не следует команде, не стоит снова калибровать сенсор. Диагностику продолжают в контроллере, выходной цепи и исполнительной гидравлике. Если же показание уже на входе неверно, внимание остаётся на датчике, его установке и кабеле.

Зачем сохранять прежние настройки

Перед изменением параметров полезно записать исходные значения или сделать фотографии экрана. Это позволяет вернуть систему к известному состоянию, если новая настройка не решит проблему. Случайная серия изменений без фиксации быстро делает диагностику непрозрачной.

Проверка на рабочем участке

После сервисной калибровки систему проверяют в реальном технологическом режиме на участке, где можно безопасно контролировать результат. Смысл этой проверки — убедиться, что датчик, контроллер и исполнительный механизм работают как одна цепочка, а не только показывают правильное число в неподвижной машине.

Проверка после смены датчика

Если установлен новый сенсор, не переносите старые предположения о его ориентации и версии. Сверьте обозначение, монтажную позицию и совместимость с контроллером. При наличии сервисной функции идентификации используйте её до записи новых параметров.

Почему важно состояние рабочей поверхности

Качество нивелирования зависит не только от электроники. Люфт рабочего органа, гидравлическая задержка или механическое заедание способны создавать отклонение при правильном сигнале. Если датчик показывает логично, а результат укладки нестабилен, проверка должна выйти за пределы одного сенсора.

Разграничивайте калибровку и диагностику

Калибровка нужна исправной системе с известной механической базой. Если показания скачут, связь пропадает или контроллер выдаёт ошибку, сначала устраняют неисправность. Запись новой нулевой точки не является ремонтом нестабильного сигнала.

Завершение работ

После успешной проверки сохраняют отметку о том, что менялось: датчик, крепление, кабель или только настройка. Такая история предотвращает повторные ненужные калибровки, если похожий симптом позже окажется связан с другой частью системы.

Настройка как последовательная проверка

Корректная настройка датчика уклона — это последовательность «механическая база → ориентация → электрическая цепь → нулевая точка → функциональная проверка». Такой порядок позволяет не маскировать механическую ошибку программной настройкой и не менять исправный датчик из-за проблемы в кабеле или исполнительной части.
