Контроль размеров подушки XCMG 336792 перед заказом

Опубликовано: 15.08.2026

Изготовление совместимой резинометаллической опоры по образцу начинается не с копирования внешнего контура, а с фиксации тех размеров, которые определяют посадку и направление нагрузки. Изношенный образец уже деформирован, поэтому часть замеров приходится подтверждать по сопряжённым деталям и по второй, менее нагруженной опоре.

Для сверки перед заказом нужна конкретная позиция — подушка XCMG 336792; по ней проверяют не один размер, а посадочную геометрию, расположение отверстий и ориентацию металлических элементов.

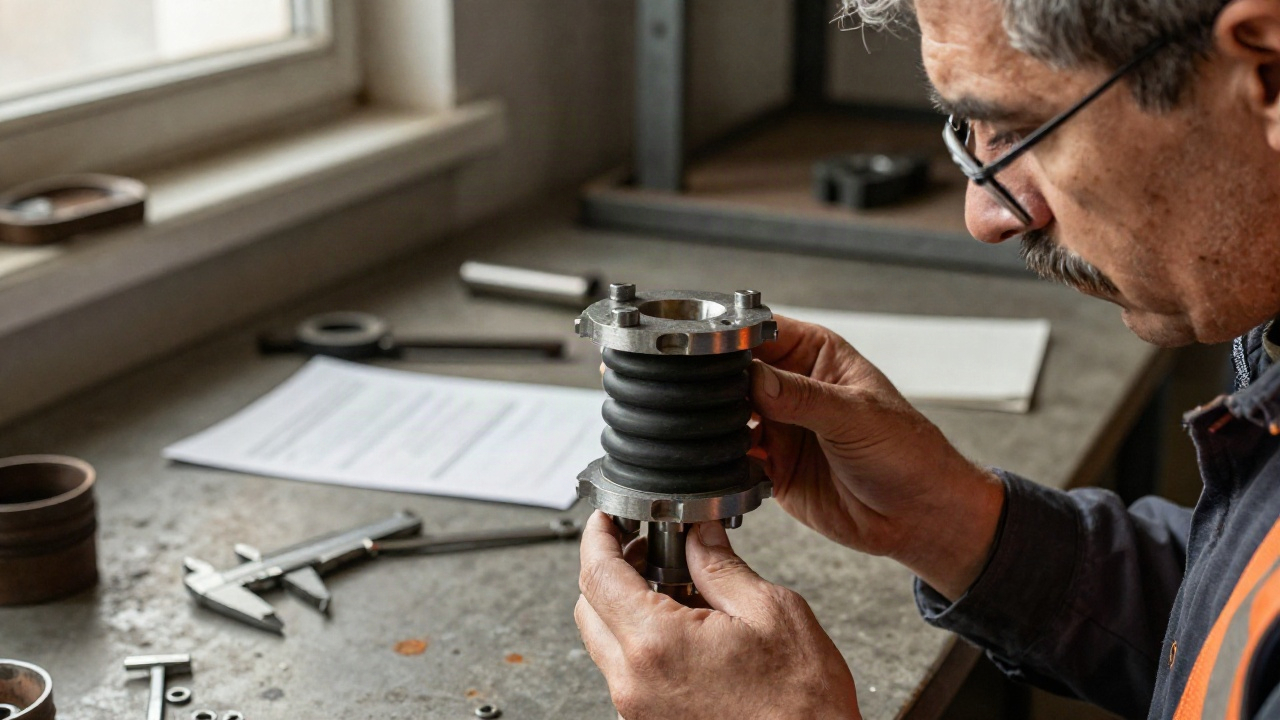

Сначала понять, что именно деформировалось

Старая опора может быть просевшей, вытянутой в сторону или частично оторванной от металлической арматуры. Если просто снять размеры с такой детали, в новый образец будет перенесён её износ. Поэтому перед измерением отмечают направление установки, нагруженную сторону и следы контакта с посадочными поверхностями.

Полезно сфотографировать деталь до демонтажа вместе с соседними элементами. Эти снимки помогают восстановить ориентацию отверстий и понять, какие поверхности действительно являются базовыми.

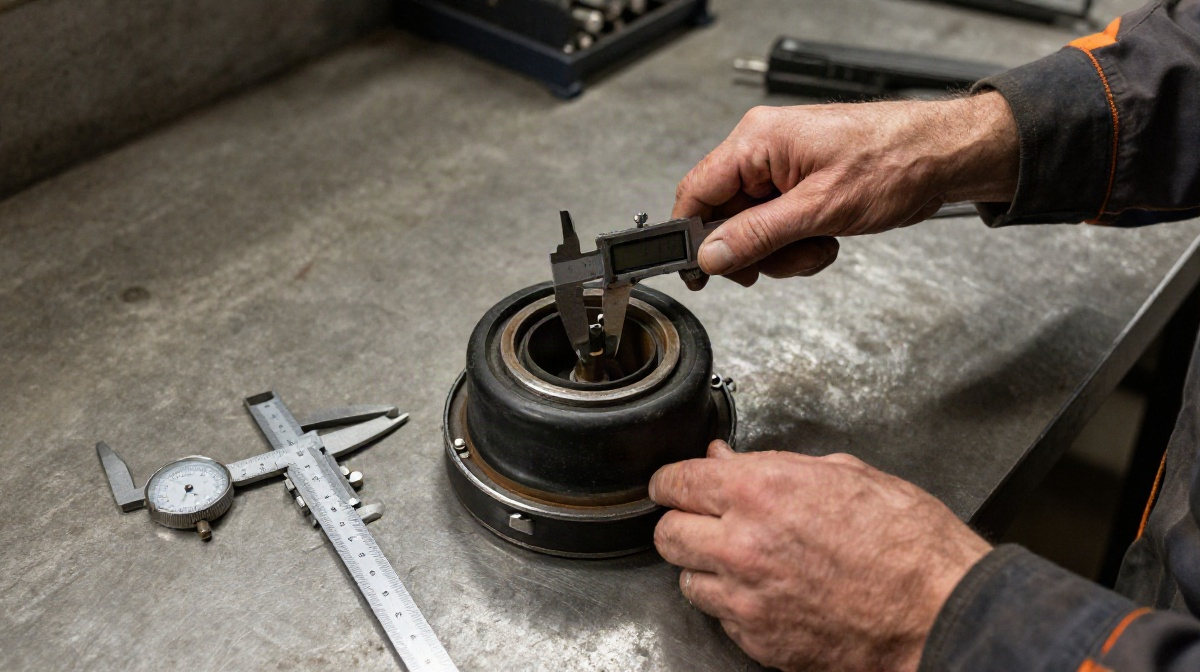

Какие размеры считать базовыми

• общая высота и высота металлических частей относительно резинового массива;
• наружные диаметры или ширина рабочих площадок;
• диаметр, форма и расположение крепёжных отверстий;
• межцентровые расстояния между отверстиями и их положение относительно оси детали;
• толщина фланцев и наличие выступов, фасок или ограничителей.

Измерения записывают с указанием точки и способа измерения. Одна цифра без эскиза часто бесполезна: непонятно, от какой базы она получена и к какой стороне относится.

Почему полезен ответный узел

Если образец сильно изношен, размеры посадочного места на машине становятся важнее размеров старой резины. По металлическим площадкам можно проверить допустимый наружный контур, положение крепежа и наличие мест, где новая деталь не должна касаться рамы.

Одновременно осматривают сами площадки. Выработка, деформация или загрязнение могут создать впечатление, что старая опора имела другую геометрию. Новый элемент, изготовленный по ошибочному размеру, проблему только закрепит.

Как оформить ТЗ изготовителю

Вместо набора фотографий без подписей лучше передать простой эскиз с базами измерения, таблицу размеров, несколько видов детали и фото места установки. Отдельно отмечают направление основной нагрузки и наличие масла, топлива, высокой температуры или интенсивной вибрации в зоне работы.

Если материал исходной опоры неизвестен, не стоит назначать твёрдость «на глаз». Исполнитель должен понимать режим работы детали и согласовать материал как часть конструкции, а не как косметический параметр.

Что сравнить при получении аналога

Входной контроль начинают с геометрии и комплектности. Деталь должна без принудительной подгонки совмещаться с крепёжными точками и опираться на предназначенные поверхности. Нельзя компенсировать несовпадение отверстий расточкой на месте или затяжкой болтов с перекосом.

После примерки проверяют, что металлические элементы не касаются соседних деталей там, где должна работать резиновая часть. Если геометрия требует усилия уже на этапе установки, это основание остановить монтаж и пересмотреть исходные размеры.

Что зафиксировать после монтажа

Для последующего контроля полезно сохранить фотографии положения новой опоры и соседних элементов сразу после установки. Тогда при плановом осмотре можно увидеть не только трещины, но и изменение высоты, сдвиг или появившийся контакт.

Такой подход превращает изготовление аналога из «копии по образцу» в нормальную инженерную задачу: исходная геометрия подтверждается несколькими источниками, а результат проверяется на узле до ввода машины в интенсивную работу.

Как перепроверить размер по второму источнику

Критичный размер желательно подтверждать не одной изношенной деталью. Вторым источником может быть менее нагруженная опора того же узла, посадочная площадка, заводской чертёж или достоверная карточка изделия. Совпадение нескольких независимых ориентиров значительно снижает риск перенести в новое изделие деформацию старого образца.

Особенно осторожно работают с высотой резиновой части. Старая опора может иметь остаточную просадку, а измерение только по ней даст заведомо заниженное значение. В такой ситуации полезнее восстановить базовые металлические плоскости и оценивать свободную геометрию по нескольким деталям.

Межцентровое расстояние тоже записывают вместе с направлением. Если отверстия расположены несимметрично, эскиз должен показывать, от какой стороны сделан отсчёт. Простая таблица без вида сверху легко превращает правильные числа в неправильную деталь.

Приёмка небольшой партии перед монтажом

Когда приходит несколько одинаковых опор, не стоит проверять только одну. Быстрое сравнение всей партии показывает разброс по высоте, положение фланцев и повторяемость отверстий. Элемент, который заметно отличается от остальных, лучше отложить до выяснения причины.

Полезно также проверить, не деформировались ли детали при транспортировке. Длительное неравномерное сжатие, удар по металлической части или хранение под нагрузкой могут изменить форму ещё до установки. Такие признаки фиксируют фотографиями при приёмке, а не после начала работы.

Последний шаг — сухая примерка на чистую площадку без силовой затяжки. Если геометрия корректна, отверстия совмещаются естественно, а рабочие поверхности занимают своё место. Необходимость расточки или сильного бокового усилия означает, что исходные данные нужно перепроверить.

Какие данные передавать изготовителю вместе с размерами

Одного набора чисел недостаточно, если непонятно, от каких баз они сняты. В карте измерений полезно отмечать рабочие плоскости, оси отверстий, ориентацию металлических элементов и сторону установки. Фотография детали рядом с эскизом помогает исключить зеркальную трактовку и путаницу между похожими исполнениями.

Отдельно стоит указать, какие размеры получены со снятой изношенной опоры, а какие подтверждены по посадочному месту. Это позволяет не переносить в новую деталь деформацию старого образца и заранее согласовать спорные точки до изготовления.
